Die Schaltung ist als Verstärker für Kopfhörer konzipiert. Man kann sie auch als Mikrofonverstärker oder Vorverstärker benutzen. Verwendet wurde der etwas ältere, aber preisgünstige und gut erhältliche Operationsverstärker LM 741. Da die Schaltung relativ einfach ist, kann man alles auch auf ein Stück Lochrasterplatine aufbauen. Von den klanglichen Eigenschaften her ist der Verstärker etwa genau so gut wie ein PC-Lautsprecher. Die Spannungsverstärkung (Au) lässt sich über die beiden Widerstände R3 und R4 einstellen. Berechnung mit folgender Formel:

Sinnvoll sind Verstärkungsfaktoren in der Größenordnung bis 100: bei R4 = 1k; und R3 = 100k ergibt sich ein Faktor von 101
Bei Verstärkungsfaktoren, die wesentlich darüber liegen wird das Eingangssignal verzerrt.

Layout zum Download als Eagle File.

      Schaltplan:

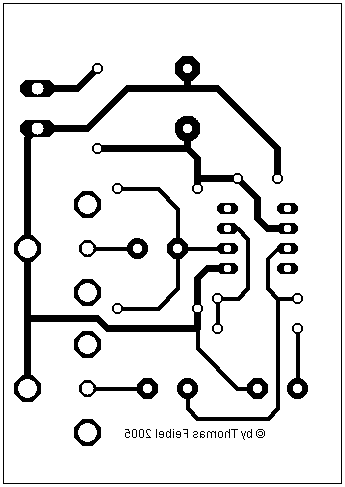

        Layout:       Abmaße 40 x 60mm                                                          Bestückungsplan:

Bauteilliste:
Part	Value
C1 C2 C3 C4 C5 IC1 R1 R2 R3 R4 R5 UB X2 X3	150n 4,7µ 1000µ/25V 100µ 100n LM741P 100k 100k 100k 12k 220 MST2V TOBU3 TOBU3
